Soundaware/享声 D300REF 参考级台式数字转盘 预-定-中
欢迎新老客户来店预定 联系电话:13620221508
预订链接https://item.taobao.com/item.htm ... amp;id=556804389479





一.D300REF 是一款专业高清母带级音乐进行参考级重放的次时代网络数字转盘系统,它代表着享声SOUNDAWARE 七年来深耕数字转盘市场的HI-END的经验与积累,也代表着享声SOUNDAWARE 对HI-END重放系统未来方向的判断。作为转盘系统,为了达到参考级的标准, 需要从转盘真正的所有方面达到参考级的效果:

1全局高性能双时钟系统与FPGA处理
采用比D100 PRO豪华温度稳定度提升40倍,比D100PRO飞秒的精度高一倍,同时有着优秀低频噪声的定制时钟,可以达到一般的OCXO性能。

同时利用享声多年FPGA的高性能算法进行锁定,分频,去噪,有效利用并提升了全局双时钟系统。 24.576MHZ用于48khz倍频的音频,22.5792MHZ用于DSD以及44.1khz倍频。同时我们在满足功能需求时,尽可能的降低时钟的频率,因为更高的频率时钟,同等条件下的模拟音频区(即低频)噪声要大很多,反而明显有害于重放效果。所以在DSD256以及PCM384音源商业化之前,享声应该不会贸然采用更高频率的时钟支持更高采样率的音乐。

2 IIS&SPDIF 输出质量
采用FPGA解码与合成,高稳定的数据输出,通过FPGA直接输出SPDIF,无需IIS转SPDIF,减少二次转换的损失。同时IIS 中的时钟直接由主时钟经过去噪,锁定后生成,更高的精度与低噪声,加上享声多年的算法,使得数据与时钟同时,同步输出,这就从架构上来确保了IIS以及SPDIF低噪声,高精度以及同步的输出。
3 领先的隔离参考级电源系统
电源作为整个系统的基础,决定了FPGA,时钟以及整个电路的发挥,特别是对音频的关键噪声,抖动起至关重要的作用,这也是数字输出质量核心。D300REF 为了达到参考级的效果,抛弃了传统高级线性电源直接供电的方案,也没有采用高性能的开关电源,而且采用了当今长寿命,大容量,用于高铁,航空级启动的远优于电池的超级电容作为电源方案。

传统线性电源方案缺点就是低频噪声大,变压器交流内阻高,一个几十W功率的变压器,音频段交流内阻极大,很不利于高频数字电源的需求,虽然通过加大电容以及PCB设计能缓和,但在数字重放当中,除了没有高频干扰,并不是一个最优的电源方案。而开关电源虽然全频供电能力比线性电源要优,但是高频噪声较大,而且噪声在音频区仍然较大,结果为了抑制这种高频噪声,加入了大量的电感滤高频,反而导致了其交流内阻变高,电源响应变差,最后缺点跟线性电源类似,还是要通过电容来实现,而且开关电源的高频辐射也相对于线性电源要大不少。

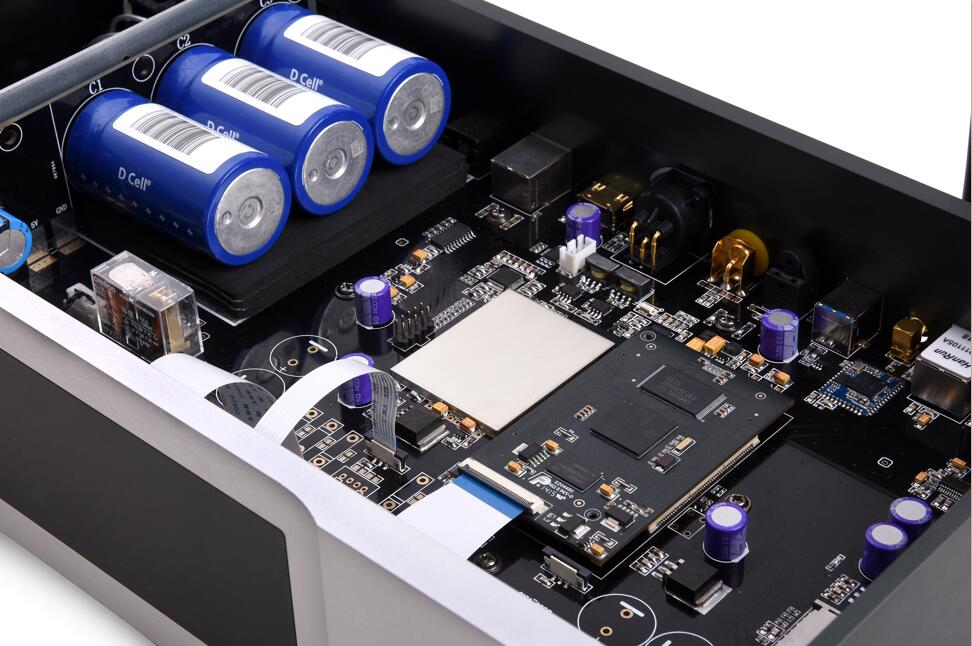

D300REF的超级电容方案采用MAXWELL大容量,Ultra-Low ESR,专为汽车以及高铁用来作为启动级电池的单体,有着低于2毫欧的内阻,100万小时的工作寿命,几乎无衰减并且理想的电源方案,明显优于动力电池方案。然而因为大容量高性能的超级电容,仍然存在单位能量密度下体积过大,电压过低的情况,对于D300REF内部,其一半的体积由电源系统所占据,而D300REF 实际用电仅为5V的情况下才可能实现,这也决定它只能用于体积较大,要求极端,不计成本,电压低的参考系统当中。

D300REF 因为采用了这个电源方案,内阻低至毫欧级别,交流全频段放电能力优秀,大幅度的减少了整个PCB的全频噪声以及用电响应时间,明显提升了信号质量以及高性能芯片以及器件的性能,在实际同轴输出测试当中发现,20khz以下的低频噪声相对于D300下降近两倍, 而且数据以及眼图交点抖动明显下降到DS3下几乎不可测。从声音上来说,明显提升了整个声音的分析力,透明度,控制力,密度等明显耳闻的素质,同时隔离了外界市电对电路PCB的影响,几乎不再受因为电子震动所造成的避震问题。


4磁屏蔽设计

电磁辐射对于音响产品是一个非常关注的设计,电<->磁<->电子震动 在一个局限的产品当中是相互转换以及相互作用。音响产品常见的辐射就是 高速的信号线,直列元件的高频率大电流冲放电(如大电容),电磁转换元件(如变压器,滤波器,电感等),高频工作元件(开关电源,液晶屏等)。 这些辐射在通过PCB导线或者元件时会有感应,同时在原有的信号当中生成噪声,大至一定程度直接在音响系统中直接耳闻到这种干扰底噪,所以一个音响系统中的屏蔽是非常重要的。当然也不是所有的电路都需要屏蔽,比如冲电电路,本身有超级电容吸收,液晶屏,本身就是一个辐射源,但是如FPGA与时钟,冲电电路与用电电路的隔离,在D300REF的参考系统中就变得很重要了。


为此,D300REF 对冲电电源与用电电源用5mm厚铁板进行了隔离,FPGA与时钟进行了全隔离,6+4层PCB设计,完全地层的隔离作用,重点信号线全部双层地隔离,同时尽量采用帖片而不是直插元件,减少辐射的接收面积等各种措施保证了信号质量。


5.优化的SPDIF以及IIS&DSD驱动电路


SPDIF电路基本要求就是转盘与解码要地线隔离,在差分驱动的情况下常见方案就是耦合以及变压器隔离。因为优秀的数字音频隔离器非常稀少,所以D100PRO采用了传统的DS8921差分驱动+高性能WIMA black box耦合。而D300REF 采用更高性能,低抖动的驱动电路以及目前The Lowest Jitter级别的两颗SC947-02LF。


关键部分全部HI-END材料

D300REF 无论内部材料,特别是关键音频部分,哪怕是冲电电路,都追求的这个档次应有的材料,为了减少冲电电路的噪声,我们采用了talema低噪声的线性冲电+高性能低噪声玻璃管整流+顶的滤波电容+稳压。 电容绝大部分采用了帖片目前业界参考级的材料,很多明显高于D300的用料与层次。
